Détails sur le produit:
Conditions de paiement et expédition:
|
| tension: | 220/120V | Actuel: | 2.5(10), 3(15), 5(20), 10(30), 15(90), 20(100) |
|---|---|---|---|
| Commencer le courant: | 0.4%Ib, 0.5%Ib | Précision: | CL 1,0, 2,0 |
| Affichage: | Affichage à cristaux liquides 6+1 | Dimension: | 152*75*44mm |
| Installtion: | Rail DIN | fréquence: | 50HZ/60HZ |
| Surligner: | Mètre d'énergie de rail de vacarme,mètre de KWH monophasé |
||

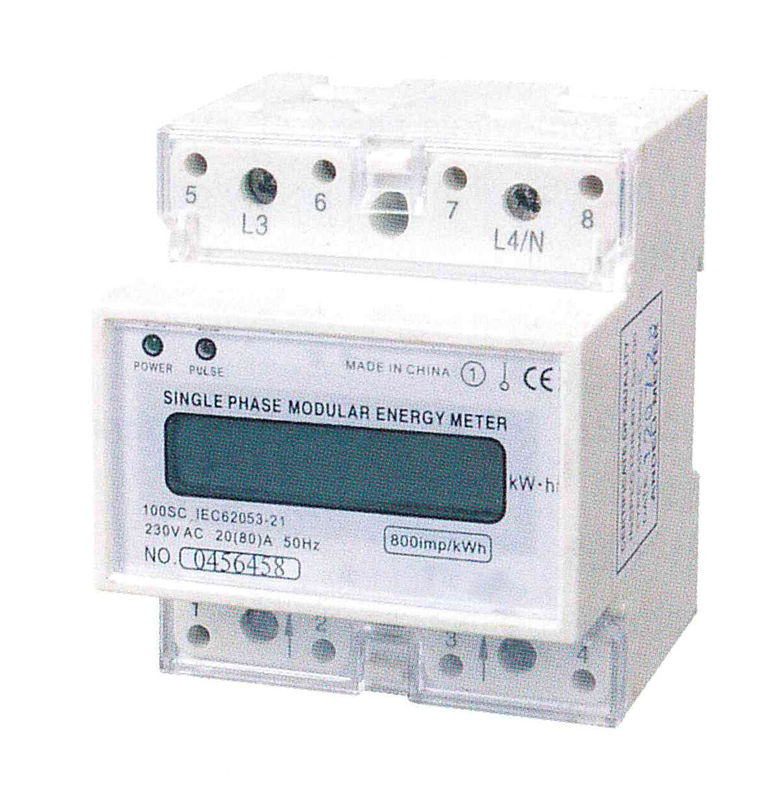

Énergie d'Active de mesure d'affichage d'affichage à cristaux liquides de mètre de KWH de rail de vacarme de Digital monophasé
Fonctions et caractéristiques :
* installation de rail de la norme DIN de 35mm, étant conforme à DIN standard EN50022 ; Ou l'arrangement avant de conseil (distance centrale 63mm), utilisateurs de trous de montage peut choisir n'importe quel seuls ;
* six largeurs de poteau (module 12.5mm), étant conformes à JB/T7121-1993 standard ;
* affichage standard de chiffres de la configuration 6+1 (999999.1kWh). Peut choisir l'affichage de 5+2 chiffres (svp spécifique en passant commande) ;
* l'impulsion standard de configuration de sept de chiffres moniteurs d'affichage à cristaux liquides a produit le passif (polarité), peut choisir l'augmentation un passif produit par impulsion éloignée (aucune polarité), et entre en contact avec tout le genre de système d'Amr commodément, se conformant au CEI standard 62053-31 et à DIN 43864 ;
* deux instructions de LED actionnent respectivement l'état (vert) et le signal de l'impulsion de puissance (rouge) ;
* la configuration standard ne détectent pas la direction de la tendance du courant de charge. Peut choisir automatique détectant la direction de la tendance du courant et des instructions de charge par une LED individuelle ;
* puissance actif à deux fils simple monophasé de mesure de direction. Elle n'est rien avec la direction de la tendance du courant de charge. Acquiescement au CEI standard 62053-21.
* le type standard de configuration la connexion de S (admission du fond, de débouché à partir de dessus) pour que lié directement emploie, nous pouvons également choisir un autre type de la connexion, et d'utilisation CT et pinte &CT pour l'opération ;
* la couverture terminale prolongée, afin de se protéger pour employer l'électricité sans risque, peut choisir la couverture courte de terminaux.
Paramètres techniques :
| Modèle | Exactitude | Tension évaluée (v) | Courant évalué (a) | Commencer le courant (a) | Représentation d'isolation |
| RDK100SC |
CL 1,0 CL 2,0 |
220V 120V |
2.5(10), 3(15) 5(20), 10(30) 15(90), 20(100) 5(40), 5(100) |
0,04% Ib 0,05% Ib |
Tension CA 2kV pour 1 minute, tension d'impulsion 6kV. |
Application :
Le mètre actif d'énergie DIN du modèle RDK100SC de rail électronique monophasé est un genre de nouveau mètre actif à deux fils d'énergie monophasé de style, il adoptent la technique de la microélectronique, et la large échelle importée intègrent le circuit, utilisant la technique avancée des techniques numériques et de SMT, etc.
Elle a complètement ses droits de propriété intellectuelle indépendants et taille minimum, et également un nouveau mètre actif à deux fils d'énergie monophasé. De mètre l'Accord complètement avec des impératifs techniques appropriés du mètre actif d'énergie monophasé de la classe 1 stipulé dans le CEI 62053-21 de norme internationale.
Il peut exactement et mesurer directement la consommation d'énergie 50Hz ou 60Hz active du filet de l'électricité à C.A. monophasé, ce mètre a sept expositions de moniteurs d'affichage à cristaux liquides de chiffres la puissance active d'énergie, il a les caractéristiques suivantes : bonne fiabilité, petit volume, poids léger, aspect gentil spécieux, installation commode, et etc.
Dimension externe de bâti de ND :
Diagramme de câblage :
