Interface 485 d'isolement de communication double au collecteur de LoRaWAN pour l'AMI

Communication Isolation Dual Interface 485 To LoRaWAN Collector For AMI
Communication Isolation Dual Interface 485 To LoRaWAN Collector For AMI

Image Grand :  Interface 485 d'isolement de communication double au collecteur de LoRaWAN pour l'AMI

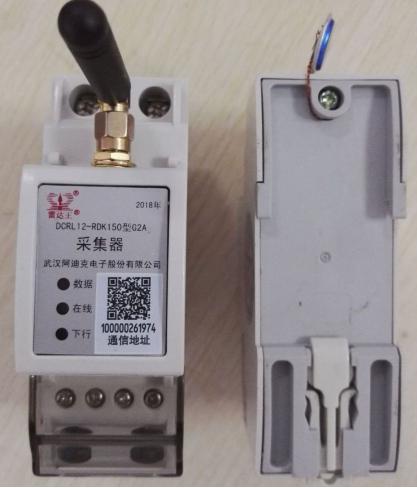

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: RADARKING
Certification: IEC, ISO
Numéro de modèle: DCRL12-RDK150-G2A
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiation
Détails d'emballage: paquet standard d'exportation
Délai de livraison: 3-35days
Conditions de paiement: T / T, L / C, Western Union
Capacité d'approvisionnement: 1000000 PCs par an
Description de produit détaillée
Tension locale: C.A. 220V+-20% 50Hz Tension RS485 oisive: C.C 5V.
Capacité de charge RS485: 32 ensembles du terminal RS485 (800 mètres). Puissance: ≤ 3W de puissance active ; ≤ 5VA de puissance apparente.
Surligner:

infrastructure régulatrice automatisée

,

système de mesure avancé

,

Conjuguent l'interface 485 au collecteur de LoRaWAN


L'isolement de communication conjuguent l'interface 485 au collecteur de LoRaWAN pour l'AMI

Description :
DCRL12-RDK150-G2A est 485 -LoRaWAN au collecteur basé sur G2A (liaison montante LoRaWAN, liaison descendante 485) est un produit particulièrement développé pour des occasions de communication d'IoT. Le produit est compatible avec les standards de l'industrie RS485 (protocole de DL/T645, de CJ/T188, de MODBUS). Il est employé pour mettre en application la communication de LoRaWAN pour des terminaux avec l'interface de communication RS485.
Le collecteur est simple pour employer, et doit seulement installer le collecteur dans le domaine couvert par le signal de passage de LoRaWAN, collecte de données point par point complète par le passage. Il a les avantages de la consommation de puissance faible, de la longue durée et de la transmission de données bi-directionnelle, qui fournit une garantie fiable pour rassembler des données en temps réel. Le collecteur peut automatiquement télécharger des données au passage, et le passage télécharge automatiquement des données à la plate-forme de réseau ; Le produit est simple en structure, facile à maintenir et remplacer, et n'a aucune connexion des câbles de communication de liaison montante, et l'installation est commode et rapide. Le produit est conçu selon le concept des normes industrielles de contrôle, l'alimentation d'énergie est communication économiseuse d'énergie et complètement d'isolement, avec la capacité anti-parasitage forte, la longue opération de distance de transmission, à grande vitesse et stable.

1. Fonctions principales et caractéristiques :
1,1 l'interface de la liaison descendante RS485 (la vitesse baud peut être placée), peut porter 1-32 terminaux ; Liaison montante LoRaWAN.
1,2 la double RS485 interface, l'un d'entre eux est une interface locale d'entretien.
1,3 il vient avec un approvisionnement de courant alternatif miniature, C.A. 220V peut être directement accédé. Appliquant la technologie brevetée de la société, il a les fonctions de l'anti-foudre, du l'anti-séchage, de la pression à hauteur anti, etc., protégeant effectivement le collecteur contre le travail normal.
1,4 appui DL/645, CJ/T188, MODBUS et d'autres protocoles (peut être adapté aux besoins du client).
1,5 appliquez la technologie informatique de bord, téléchargement actif synchronisé et la transmission transparente peut être commutée. La tâche téléchargée de données (jusqu'au nombre maximum de tâches de données : 4), l'intervalle entre les données de chargement (0000 à 9999 minutes), et le fichier des terminaux (le terminal dans le dossier peut être automatiquement téléchargé) peuvent être placés.
1,6 il a le mode à distance de LoRaWAN et le mode RS485 local pour l'entretien de données.
1,7 isolement de communication : Appliquant la technologie brevetée de la société, avec l'isolement actif, l'anti-foudre, la tension anti-sèche et à hauteur anti et d'autres fonctions, pour protéger effectivement le fonctionnement normal de l'interface RS485.
1,8 le flux de données professionnel d'interface est automatiquement commandé, et le cadre d'instruction envoyé par la plate-forme du passage est préférentiellement traité.
1,9 il adopte le type installation du rail 2P, qui est petit dans la taille et facile à installer.
1,10 avec un grand choix d'indications de statut, le statut du collecteur peut être déterminé par l'indicateur dans le domaine.
1,11 les paramètres configurés sont automatiquement sauvés pendant la mise hors tension et sont automatiquement reconstitués ensuite puissance-sur.

2. Paramètres techniques principaux :
2,1 paramètres électriques :
Tension locale : C.A. 220V+-20% 50Hz.
Tension RS485 oisive : C.C 5V.
Capacité de charge RS485 : 32 ensembles du terminal RS485 (800 mètres).
Puissance : ≤ 3W de puissance active ; ≤ 5VA de puissance apparente.
2,2 paramètres d'optimisation du traitement sans fil :
Fréquence centrale : 433MHz/470MHz (projet adapté aux besoins du client), norme internationale de LoRaWAN.
Technologie de modulation : Modulation linéaire de spectre étalé de modulation de fréquence.
Largeur de bande : 125kHz/250kHz.
Puissance de rf : 20dBm (100mW).
Recevez la sensibilité : -143dBm @SF12/BW 125KHz.
2,3 représentation de sécurité :
Tension d'impact : 2kV.
Pression d'utilisation : 2kV.
2,4 compatibilité électromagnétique :
Décharge électrostatique : 4kV ;
Groupe rapide d'impulsion : 2kV (boucle d'alimentation d'énergie), /2kV (boucle de signal) ;
Montée subite : 2kV (mode différentiel)
2,5 environnement d'utilisation :
La température : -20℃~+60℃.
Humidité : ≤ 95% d'hygrométrie.
2,6 stockage de données : Temps ≥10 de stockage de données années après mise hors tension.
2,7 interface de communication : double interface RS485.
2,8 interface locale : 2400bps.
Interface de communication de 2,9 mètres : Quatre vitesses baud peuvent être placées (par exemple : 200bps, 2400bps, 4800bps, 9600bps).

3. Principe de composition
3,1 brève description de principe de fonctionnement
Le module de communication de liaison montante du collecteur est le module de communication de protocole de LoRaWAN ; L'interface locale adopte le mode de la communication RS485 ; L'interface de communication de mètre communique avec le mètre d'énergie sur l'autobus de la liaison descendante 485 par le mode de la communication RS485.
Le collecteur reçoit la commande de lecture/contrôle sortie par la plate-forme de gestion de nuage et la commande de lecture/contrôle du mètre d'énergie sur l'autobus de la liaison descendante 485 du collecteur par le module de LoRa.
Le collecteur a la fonction de rassembler automatiquement des données prédéterminées du mètre d'énergie électrique sur l'autobus de liaison descendante et de les télécharger à intervalles réguliers. Cette fonction exige de la plate-forme pré-de livrer le mètre spécifique et vraiment relié de 485 énergies. Une fois que le dossier de mètre d'énergie (0 32) est avec succès téléchargé, le collecteur jettera les instructions que l'appartenance au dossier et publiée par la liaison montante, et ne la traiteront pas.

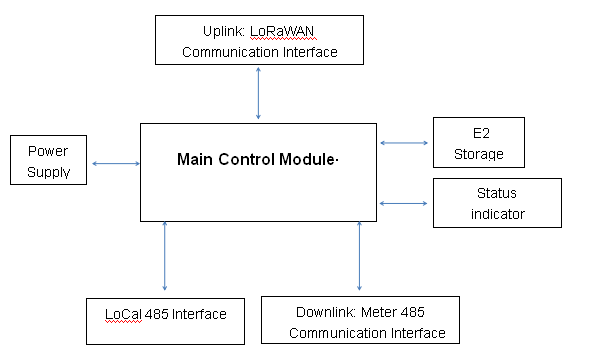

3,2 diagramme de principe de matériel
Interface 485 d'isolement de communication double au collecteur de LoRaWAN pour l'AMI 0
Module d'alimentation d'énergie : Actionné par un module d'alimentation d'énergie de changement efficace.
Module de communication de LoRa : Réalisez l'interaction de données entre le noeud de LoRa et le passage, et choisissez le mode fonctionnant de la classe C dans le protocole standard de LoRaWAN.
Interface locale : Avec les paramètres courants du collecteur de question, il y a les arrangements choisis pour quelques paramètres d'emploi.
Interface de communication de mètre de liaison descendante : Selon la valeur d'arrangement de vitesse baud de l'interface de liaison descendante dans le collecteur, permettez la vitesse baud de communication unifiée avec elle.
Module de commande principale : Commande la réception de données/l'envoie des trois canaux périodiques, les magasins/lit les données E2 internes, et place le statut de l'indicateur selon le statut fonctionnant actuel pour informer le personnel de champ du statut fonctionnant du collecteur.

4. opération, ajustement et installation.
1) Aucun besoin d'opération d'utilisateur et d'ajustement, il est installé par les personnels de carrière selon le diagramme de câblage d'installation.
2) Avant l'installation, vérifiez le joint du fabricant, et le joint est intact, puis début l'installation.
3) Le collecteur est installé dans un endroit à l'intérieur aéré et sec pour assurer l'installation sûre et fiable.
4) Le collecteur devrait être câblé selon le diagramme de câblage montré dans le manuel. Il est le meilleur d'utiliser le câblage cuivre ou le terminal de cuivre pour relier chaque terminal et doit être serré.

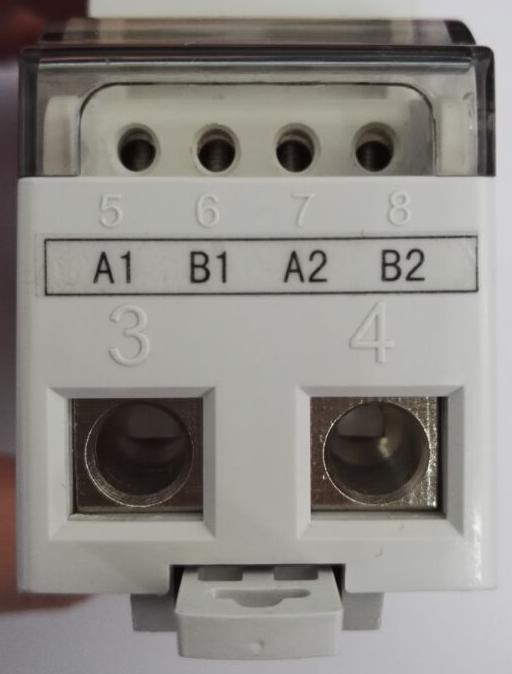

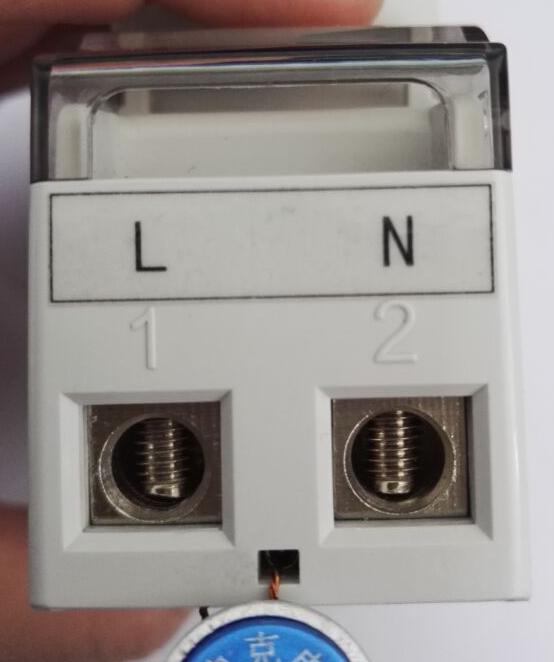

5) Diagramme de câblage
Interface 485 d'isolement de communication double au collecteur de LoRaWAN pour l'AMI 1
Interface 485 d'isolement de communication double au collecteur de LoRaWAN pour l'AMI 2
1 est l'approvisionnement d'alimentation secteur, L a entré ; 2 est l'approvisionnement d'alimentation secteur, N ont entré.
5 est reliés à A1, 6 est reliés à B1, 7 est reliés à A2, et 8 est reliés à B2.

5. description du voyant de signalisation
En ligne : Après que le collecteur soit mis sous tension, le module de communication de LoRa lance automatiquement pour joindre l'action pour entrer dans le réseau, actuellement, les flashes du voyant de signalisation ; Quand le module entre dans le réseau avec succès, le voyant de signalisation se tourne vers "copie claire" constante.
Liaison montante : Quand le module de LoRa de liaison montante reçoit/envoie des données, l'indicateur clignote une fois et l'état normal est éteint.
Liaison descendante : Quand l'interface de bus de mètre de liaison montante reçoit/envoie des données, l'indicateur clignote une fois et l'état normal est éteint.

6. A1, B1, A2, B2 utilisation d'interface du port RS-485
A1, port B1 : Port de communication du mètre RS-485 de liaison descendante.
A2, port B2 : Port de communication RS-485 local.

7. Transport et stockage
Le produit ne devrait pas être soumis à l'impact grave pendant le transport et le déballage. Il devrait être stocké sur la parenthèse dans les conditions de empaquetage originales, et la taille d'empilement ne devrait pas dépasser 5 couches.
L'endroit à stocker devrait être propre, la température ambiante ne dépasse pas -40 le ° C | +70 le ° C, l'hygrométrie ne dépasse pas 95%, l'air ne contient pas les gaz et le moule corrosifs.
Le mètre stocké d'énergie électrique devrait être dans l'emballage original. L'environnement de l'endroit de stockage devrait être propre. La température ambiante ne devrait pas dépasser le °C -25 | le °C +70, l'hygrométrie ne devrait pas dépasser 85%, et l'air ne contient pas les gaz et le moule corrosifs.

8. Dimension (millimètres)
Longueur : 100mm ; Largeur : 36mm ; Taille : 67mm.
Interface 485 d'isolement de communication double au collecteur de LoRaWAN pour l'AMI 3

9. Diagnostic de défaut, analyse, et méthodes communs de dépannage
1) Tous les indicateurs de puissance-sur ne sont pas montrés. Si le collecteur est installé normalement, si le câblage est câblé selon le dessin correct, et si la ligne d'entrée de collecteur a l'entrée de la tension 220V.
2) Quand le mètre indique les données, il n'y a aucun affichage d'indicateur de communication, et le downlight du collecteur a une action. Y a-t-il surcharge ou un court-circuit sur le lien de 485 autobus ?
3) Le voyant de signalisation en ligne continue à clignoter, l'emplacement du collecteur n'est pas couvert par le signal du passage, ou le connecteur d'antenne de LoRa du collecteur est anormal et doit être réparé.

10. Description d'accessoires
Le collecteur sera équipé des instructions, du certificat et du joint.
